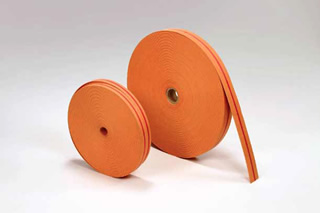

平ベルト/バンベルト®

古くからご愛顧いただいている取り扱いが簡単な平形ベルト

バンベルト®は、単層の帆布で被覆した平ベルトです。

平ベルト/バンベルト®

特長

■バンベルト®
・強力で伸びの少ないポリエステルコードを使用しており、多層式ゴム平ベルトに比ベ、伝動馬力に優れる
・ベルトに柔軟性があるため、小プーリ径でも使用可能
■平ベルト
・継手金具で簡単に接合でき、機械に合わせた必要な長さのベルトが作れる
・機械を分解せずにベルトの取り付け、取り外しが可能
・従動側が正逆どちらの回転でも、タスキ掛けが可能

ラインアップ

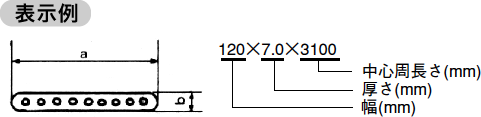

■ バンベルト® < 表示例 >
1. 幅(mm)
2. 厚さ(mm)
3. 中心周長さ(mm)

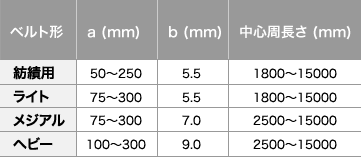

ベルト形 a (mm) b (mm) 中心周長さ (mm)
紡績用 50~250 5.5 1800~15000
ライト 75~300 5.5 1800~15000
メジアル 75~300 7.0 2500~15000
ヘビー 100~300 9.0 2500~15000

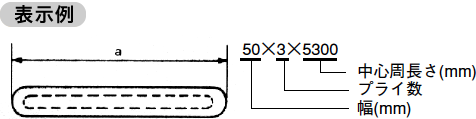

■ 平ベルト < 表示例 >
1. 幅(mm)
2. プライ数
3. 中心周長さ(mm)

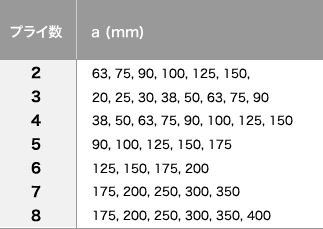

プライ数 a (mm)
2 63, 75, 90, 100, 125, 150
3 20, 25, 30, 38, 50, 63, 75, 90
4 38, 50, 63, 75, 90, 100, 125, 150
5 90, 100, 125, 150, 175
6 125, 150, 175, 200
7 175, 200, 250, 300, 350
8 175, 200, 250, 300, 350, 400

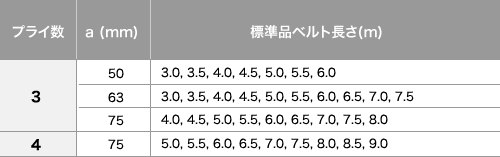

■ 農業用エンドレスベルト

プライ数 a (mm) 標準品ベルト長さ (m)
3 50 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0
63 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 7.0, 7.5
75 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 7.0, 7.5, 8.0
4 75 5.0, 5.5, 6.0, 6.5, 7.0, 7.5, 8.0, 8.5, 9.0

用途

主に農業市場における昇降機用ベルトとして使用
