製品情報重量物搬送用コンベヤベルト・関連製品

耐衝撃性コンベヤベルト「大塊®ベルト」「モノプライベルト®」

耐衝撃性に優れた重量物搬送用コンベヤベルト

「大塊®ベルト」「モノプライベルト®」は、衝撃性の大きいコンベヤライン用として開発されました。芯体帆布は特殊織り構造を採用し、カバーゴム、芯体とも衝撃を考慮した設計となっています。衝撃力が大きく従来品では短寿命のラインに最適なベルトです。

耐衝撃性コンベヤベルト「大塊®ベルト」「モノプライベルト®」

特長

・耐カット性、耐摩耗性、耐衝撃性、耐噛み込み性に優れ、心体損傷が少ないため、長寿命
・コンベヤベルトにかかる衝撃が大きく短寿命となっているラインの置き換えとして最適なベルト
・モノプライベルトは1プライ(小~中衝撃用途)、大塊は2プライ(大塊衝撃用途)

構造

[芯体帆布の特長]
縦糸の上下に横糸を合わせ、からみ糸で縦・横の糸を織り込んだ構造の特殊帆布です。柔軟性に富み、ベルトに加わる応力を縦・横糸が個別に受けて吸収します。
したがって、耐衝撃、耐噛み込み性に優れています。

大塊🄬ベルトの構造

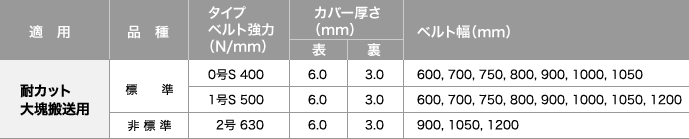

ラインナップ

適用 品種 タイプ
(ベルト/強力
   N/mm)
ベルト寸法 ベルト幅(mm)
プライ数 芯体種 カバーゴム厚さ(mm) ベルト厚さ
(mm)
参考重量
(kg/㎡)
500 600 700 750 800 900 1000 1050 1200
上面 下面
耐カット・
大塊搬送用
モノプライベルト® L(250) 1 NS:ナイロン特殊織帆布 4.0 3.0 8.6 10.1
SL(315) 4.0 3.0 9.1 10.9
M(400) 4.0 3.0 9.6 11.4
6.0 3.0 11.6 13.8
H(500) 4.0 3.0 9.9 11.6
6.0 3.0 11.9 13.6
大塊ベルト 0号 2 NS:ナイロン特殊織帆布 6.0 3.0 11.9 13.7
1号 6.0 3.0 11.9 13.7
2号 6.0 3.0 12.8 13.7

〇は標準品です。他に大塊3号~8号(ベルト強力1500N/mm)まで受注生産可能です。

用途

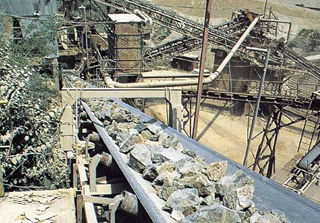

砕石場、鉱石、土木等
(特に原石、一次クラッシャー下、原木等のラインに最適です)
