製品情報重量物搬送用コンベヤベルト・関連製品

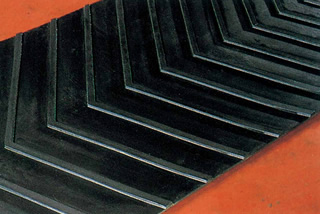

傾斜搬送用「中寄桟付コンベヤベルト」

中寄桟付構造によりバラ物・かさ物・袋物などの傾斜搬送に適したコンベヤベルト

中寄桟付ベルトは傾斜搬送用に設計されたベルトです。上面カバーゴムの桟形状により、傾斜をつけた搬送でも、荷すべりや荷転びしない構造になっています。

傾斜搬送用「中寄桟付コンベヤベルト」

特長

・傾斜角度25°程度の搬送が可能(輸送物により異なる)
・砂利、砂などバラ物およびかさ物、袋物などの傾斜運搬に適している。
・桟形状により輸送物は自然にベルトの中央に寄り、荷こぼれを防ぐ。
・一体加硫桟のため、桟の剥離がない
・桟の角度や取付間隔の工夫により、リタンローラ間の振動音が少ない。

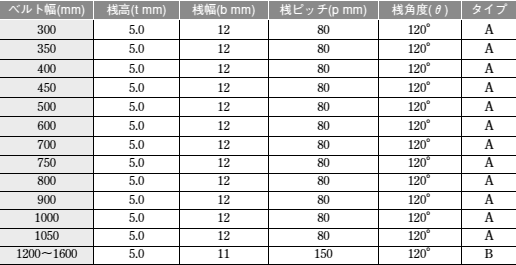

構造

中寄桟付コンベヤベルト構造

搬送物が自然とベルトの中央に寄るような桟形状となっています。

ラインナップ

適用 品種 タイプ
(ベルト/強力
   N/mm)
ベルト寸法 ベルト幅(mm)
プライ数 芯体種 カバーゴム厚さ(mm) ベルト厚さ
(mm)
参考重量
(kg/㎡)
300 350 400 450 500 600
上面 下面
傾斜用 中寄桟付ベルト 100 2 E:ポリエステル 1.5 1.5 4.2 7.3
125 2 3.0 1.5 6.4 9.1
160 3 3.0 1.5 6.9 10.0

〇は標準品です。

用途

・ 50㎜φ以下の粒状物で表面摩擦係数の大さな物の傾斜搬送。
・柔らかい袋詰など低負荷物の傾斜搬送。
※構造上凹部クリーニングが困難なため、粘着物の輸送には不適当です。
 (ベルトの表面形状により、直接クリーナを使用できません)
