ふるい分け用「ゴムスクリーン®」

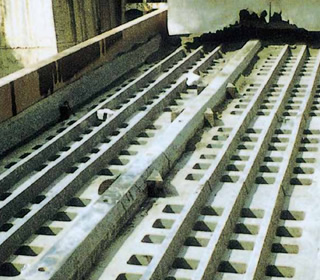

砕石の振動ふるい機に使用されるゴム製ふるい網です。

ゴム製のため騒音が低減でき、作業環境や公害防止となります。
スクリーンプレートの組み合わせは、ふるい機のサイズにより変更可能のため、フレームの改造が不要です。

ふるい分け用「ゴムスクリーン®」

特長

【大塊タイプ】砕石、鉱石など
・ゴム製のため騒音が低減(騒音が金属ふるい網の1/5)
・スクリーンプレートの組み合わせは、ふるい機のサイズにより変更可能

【中塊タイプ】一般砂利、砕石、鉄鉱石、コークスなど
・ゴム製のため騒音が低減
・フレームの改造が不要

大塊タイプの構造

大塊タイプの構造は下図の通り10部材で構成されています。


中塊タイプのラインナップ一覧

(単位: mm)

ふるい分けサイズ 網目サイズ 厚さ ウェブ幅 開孔率 (%)
本体(T1) フック (T2)

幅方向(W1)

流れ方向(W2)
8 10 12 12 4.5 6.5 41.8
13 15 12 12 6 9 44.6
18 12 12 8 9 46.2
20 20 12 12 9 10 45.9
23 18 12 9 10 50.1
25 18 12 9 10 52.5
28 18 12 11 13 49.0
30 30 18 12 12 14 48.7
33 25 12 14 18 45.4
35 25 12 15 21 43.7
37 25 12 16 19 46.1
40 40 25 12 18 22 44.5
43 25 12 19 24 44.5
45 25 12 20 25.5 44.2
50 25 12 23 30 42.8
呼称幅 種別
ふるい機 スクリーン幅×長さ
メートル寸法 インチ寸法 メートル寸法ふるい機 インチ寸法ふるい機
スクリーン幅
3尺 900 915 860*600 880*610
4尺 1200 1226 1155*600 1180*610
5尺 1500 1530 1450*600 1480*610
6尺 1800 1835 1745*600 1780*610
7尺 2100 2140 2035*600 2070*610
8尺 2400 2445 (1155*2)*600 (1180*2)*610

上表よりも大きいふるい分けサイズに付きましては、弊社までお問合せください。

用途

一般砂利、砕石、鉄鉱石、コークス、焼結などのふるい分け用
