製品情報噛み合い伝動ベルト(歯付ベルト・プーリ)

バンコラン®ロングシンクロベルト®(LSB-U)/バンコラン®ロングフラットベルト®(LFB-U)

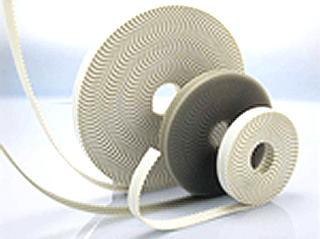

ポリウレタン製の長スパンの同期伝動、同期搬送が可能なロングシンクロベルト

バンコラン®ロングシンクロベルト®(LSB-U)は、ポリウレタンを素材にした、長スパンの同期伝動、同期搬送が可能なベルトです。食品加工機械やクリーン伝動および搬送に適しています。ベルト背面に種々のプロファイルが融着可能で搬送機能を高められます。

バンコラン®ロングシンクロベルト®(LSB-U)/バンコラン®ロングフラットベルト®(LFB-U)

特長

・心線にワイヤーを使用しているので、長スパンの使用でもベルトの伸びはほとんどない
 ※食品搬送用には、アラミド心線が適します
・熱融着により背面に種々なプロファイルを取付けることができる
・ゴム粉の飛散がなく、クリーンな伝動および搬送で、周辺部のクリーン性が保てる
・任意の長さでジョイントが可能

バンコラン®ロングフラットベルト®(LFB-U)のご紹介

バンコラン®ロングフラットベルト®(LFB-U)

バンコラン®ロングフラットベルト®(LFB-U)は、昇降装置などで用いられる平ベルトです。厚み精度に優れ、多本掛けで使用しても巻き上げ時に位置ズレが発生しません。

平ベルトのため、巻き上げ方式でのご利用が可能です。
巻き上げ方式の事例は下図ご参照ください。

LFB-Uを用いた巻き上げ方式事例

用途

半導体製造装置、物流機器、ガラス/鉄板搬送、大型プリンターのキャリッジ・プロッター等

背面プロファイル加工事例

ベルト背面に種々のプロファイル溶着が可能で、搬送機能を高める事が可能です。

LSB-U加工事例

用途・事例

様々な業界での用途・事例をご紹介します。

cadenas web2cad

プーリCADデータ

CADENAS社が提供するCADデータダウンロードサービス「PARTcommunity」にて、CADデータを提供しています。 バンドー製品(※)の2D/3DのCADデータがダウンロードできます。PARTcommunityのユーザ登録を行うと無料でお使いいただけるサービスです。
(※歯付プーリ、バンコランロングシンクロベルト、バンコランベアリング)
