製品情報摩擦伝動ベルト(Vベルト・平ベルト・丸ベルト・プーリ)

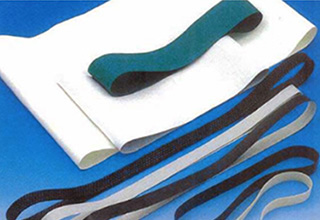

バンドーPSベルト®継ぎ目の無い精密平ベルト

薄くて継ぎ目のないシームレス平ベルト

バンドーPSベルト®とはPrecision Seamless Beltの略称で薄くて継ぎ目のないシームレス平ベルトです。高速回転、省スペース、長寿命化に適しています。
心体が織物のコーティングタイプと、心体が編物のエラスティックタイプがあります。

「伝動ベルト総合設計マニュアル」の全ページをご要望の方は、画面右下の「カタログ・資料ダウンロード」ボタンからダウンロードお願いします。

バンドーPSベルト®継ぎ目の無い精密平ベルト

特長

・機器のコンパクト化に最適
 ベルト厚みが最薄0.2㎜のため屈曲性と柔軟性があり、最小プーリ径5㎜からの設計が可能
・高速回転が可能
 ベルト重量が軽いため、遠心張力が抑えられ高速回転が可能
・長寿命

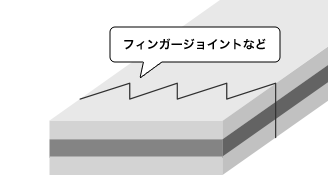

 継ぎ目からの劣化がないため、長寿命

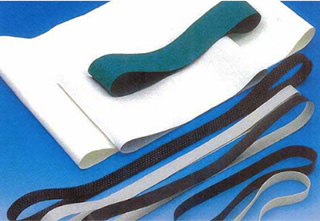

シームレス平ベルト「バンドーPSベルト®」とは

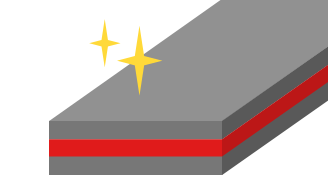

バンドーPSベルト®は継ぎ目が無いシームレスベルトで、厚みが薄くてバラツキが少ない精密・高寿命な平ベルトです。

バンドーPSベルト®とは

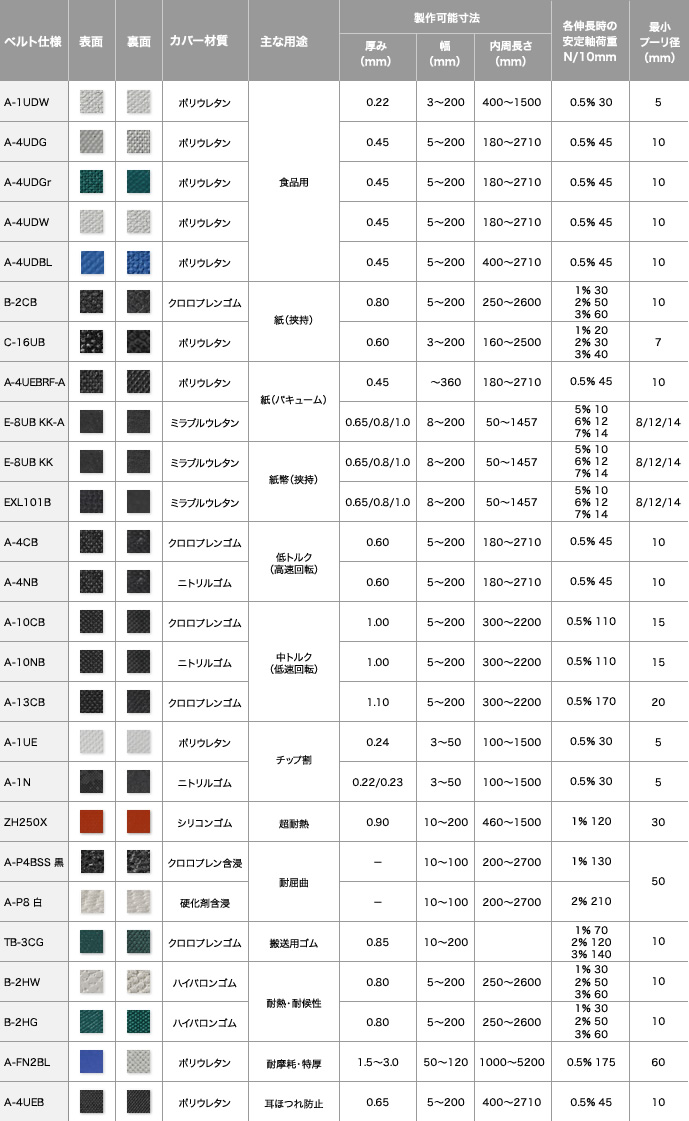

バンドーPSベルト®各シリーズの特長

Aシリーズ
(コーティングタイプ)
Bシリーズ
(コーティングタイプ)
Cシリーズ
(コーティングタイプ)
<特長>
 ・高付加伝動、高速回転に最適
<特長>
 ・軽負荷伝動、軽量物の搬送に最適

<特長>
 ・伸長性(伸長率2.0%)があり、
  伸ばして取り付けが可能なため
  調整機構なしの軸間固定レイアウトに最適

<用途>
 ・精密計器駆動
 ・音響機器
 ・カードリーダー
 ・磁気ディスク
 ・音響機器
 ・研削機
 ・遠心分離機
 ・洗濯機
<用途>
 ・計量機
 ・複写機
 ・印刷機
 ・スキャナー
<用途>
 ・券売機
 ・自動改札機
 ・両替機
 ・自動販売機
Zシリーズ
(コーティングタイプ)
Eシリーズ
(エラスティックタイプ)
その他特殊仕様
<特長>
 ・耐熱性(-40℃~260℃)があり、
  高温下での使用に最適
<特長>
 ・伸長性(伸長率5.0~8.0%)があり、
  伸ばして取り付けが可能なため調整
    機構なしの軸間固定レイアウトに
    最適
<特長>
 ・穴あき
 ・静電防止仕様
 ・耳ほつれ防止仕様
<用途>
 ・金融機器(紙幣殺菌用)
 ・印刷機(メールシーラー,圧着はがき用)
<用途>
 ・券売機
 ・現金自動取引装置
  (挟持搬送)
などにも対応可能ですが、
タイプによっては製作不可の場合もございますので、弊社までお気軽にお問い合わせください。
