製品情報摩擦伝動ベルト(Vベルト・平ベルト・丸ベルト・プーリ)

HFD system®(Hyper Flat Drive System)

省エネとCO2削減に大きく貢献する伝動システム製品

eco moving

平ベルト駆動システム(以下HFDシステム)は、平ベルト・蛇行制御デバイス・オートテンショナを組み合わせてシステム化することで、従来のVベルト方式よりもさらに高い伝動効率や長寿命などを可能にしました。

HFD system®(Hyper Flat Drive System)

特長

ベルト曲げ剛性が低くロスが少ないため、省エネ効果が高い
(Vベルト比で消費電力が平均7%、CO2が平均7%削減可能)
ベルト逆曲げによるコンパクト設計が可能
Vベルトよりも約3倍の長寿命化とテンショナによる張力付与 により、メンテナンスフリー化が可能
長寿命化とベルトの重量低減により、産業廃棄物を大幅に減少
フラットプーリ伝動によりプーリ出入時の振動、騒音を低減

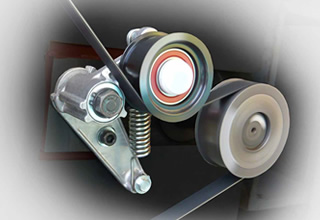

構造

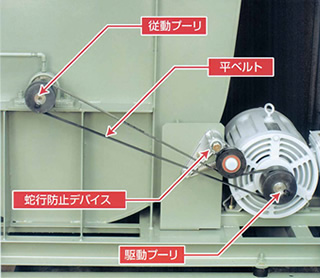

平ベルトの蛇行を制御するプーリを取付けることにより、ベルトの走行位置を自律制
御させることができるとともに、張力付与をばねにて安定維持することで、長寿命、
メンテナンスフリーが可能となっております。取付けはAとBの部分をブラケット
(取付板)に設計通りに固定いただくことで適正張力となるように設計しております。
