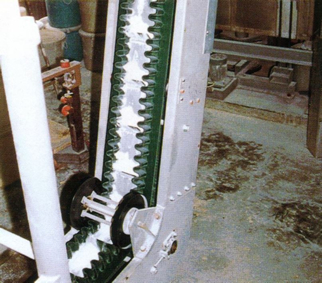

サンライン急傾斜搬送用ベルト
粉体やバラ物などの軽量急傾斜搬送に適します。
特 長
- 急傾斜搬送が可能
- コンベヤ設備の小型化に貢献
- 乗り継ぎなしでラインの変角が可能
- 荷こぼれが少ない
- 様々な用途と搬送量に対応
カタログダウンロード
用 途
- 食品、特に粉体やバラもの搬送の急傾斜搬送
- 各種原料、部品の急傾斜搬送
- ホッパー等からの引き出し用途
- ラインアップを見る
-

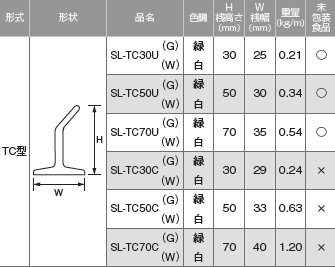

■横桟標準仕様

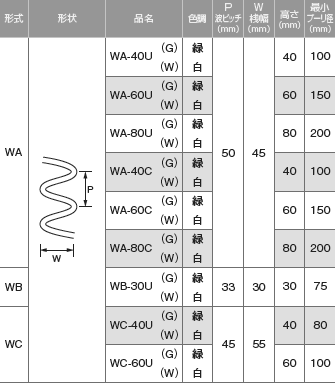

■波桟標準仕様
- ※波桟と横桟の寸法すき間公差＝0 ～ 4mm
- ※標準横桟ピッチ：150mm、300mm、400mm、500mm（この他に標準ピッチとして100 ～ 1000mm 間隔のピッチで製作致します）
- ※標準以外の波桟高さをご要望の場合は当社販売会社もしくは販売店へご相談ください。
- ※フリーゾーンR は5 および10 ～ 100mm まで10mm ピッチで製作可能です。変角ラインのR の寸法はR≧0.1×（B＋H）を推奨します。10mm 以下の端数は切り上げてください。
- ※製作可能寸法：最大ベルト幅B は1000mm、最大有効幅NB は変角ラインは700mm、直線ラインは800mm、長さはいずれも最大60mm、これ以上の寸法をご要望の場合は当社販売会社もしくは販売店へご相談ください。

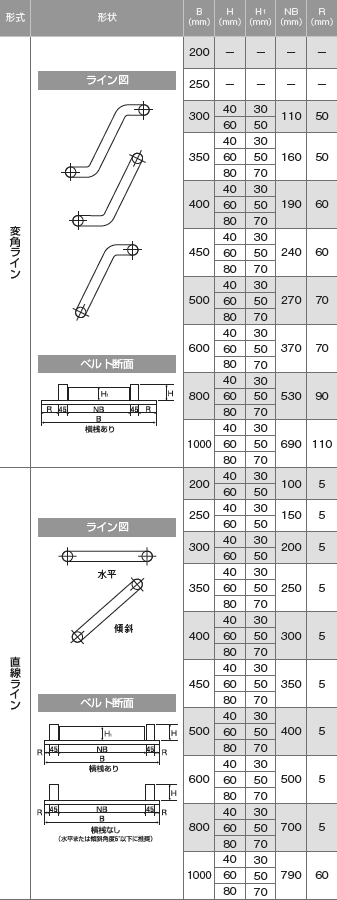

■ベルト幅と波桟・横桟の標準組合せ
