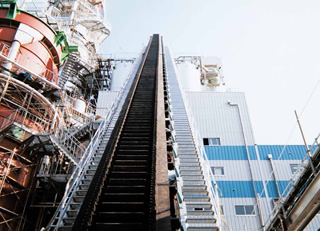

通过高效率的陡倾斜输送系统实现节省空间的输送

特　长

• 倾角50～75°的实际应用众多，最大支持90°（垂直）
• 可根据设备布局自由配置输送线
• 可通过陡倾斜输送来节省设备占地面积
• 通过使用特殊横向刚性输送带与押紧辊，便于倾斜角度调节
• 裙边具有护板效果，无需护板
• 可使用小直径带轮
• 装载，回程均可使用常规的平面辊

用 途

一般的散货输送用输送机
炼铁厂，炼钢厂，水泥厂，矿山，碎石设施，
垃圾处理场，污水处理场，造纸厂，煤炭输送，
木片输送 等

查看产品阵容

■标准规格

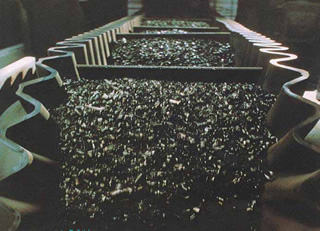

Flexowell输送带由主体皮带、波条、横条构成，这3种构件的标准组合方法如下所示。

单位(mm)

（注）也可制作上述以外的皮带宽度。请咨询本公司。

单位(mm)

（注）ES型的NB以100mm单位为标准范围

■主体皮带

作为Flexowell输送带的基础的主体皮带具有为了适应小皮带轮的纵向柔软性，以及为了通过自由区域支撑来自由变角的横向刚性。

（注1）	关于覆盖橡胶种类 耐热（黑色）：耐中温用，适用于搬运物品温度为100℃以下、皮带表面温度为70℃以下（环境温度为60℃以下）。
（注2）	总张力1250kg/cm（1250N/mm）以上时需另行设计，请咨询本公司。
（注3）	皮带主体以方耳结构为标准，也可制作带耳橡胶型（圆耳）。
（注4）	也可制作上述以外的覆盖橡胶厚度。请联系本公司。
（注5）	阻燃耐油适用于大型垃圾处理厂的火灾措施。 适用于粉碎机后的陡角度生产线。（阻燃性能：JIS阻燃试验合格同级别产品）

关于皮带类型标示符号

• X：表示特殊帆布。
• O：表示使用特殊帆布上表面。
• U：表示使用特殊帆布下表面。
• D：表示使用特殊帆布上下两面。
• E：表示芯体材质为聚酯（涤纶）。

■波条

• N：轻负载用（全橡胶类型）
• S：中负载用（含增强帆布）
• ES：重负载用（含增强帆布）

○标记表示各波条类型的橡胶种类适用范围。

■横条
