ML型，SB型（整体橡胶），IR型（带铁板烧型）的产品阵容

特　长

• 使用合成橡胶，耐磨损性，高抗张力，抗裂性出色
• 通过橡胶弹性吸收冲击，物品破损较少
• 安装简单
• 防噪音性出色，可改善作业环境
• 比铁制衬垫轻，使用方便安全

用 途

自卸货车车斗，卸料机料斗，倾卸小车，大型物品输送机滑道料斗，输送机滑道料斗，给料机 等

查看产品阵容

•
•

■品种

Wear Component有如右侧所示的品种。

◎：标准品　○：准标准品

■选择品种

选择Wear Component的品种时，请根据所安装的设备参考下表进行选择。

◎标志：可使用块式橡胶垫的范围。　○标志：希望有更长的使用寿命时，请横向安装ML型。
△标志：可使用。但可能会产生局部磨损。 ×标志：另行需要模具。

■和其他品种的比较

ML型

• 可实现高耐久性的设计，皮带条的高度可以较高。
• 面积相同时，需要的螺栓比块式橡胶垫少。

SB型、IR型（块式橡胶垫）

• 因为衬里扁平，起伏较少。
• 安装如铁制衬垫一样简单。
• 对局部的补修较ML型简单。

CanBack^®、Rubber-cloth

• 薄板状连续，起伏较少。
• 与圆锥料斗等的贴合性好。

■选择厚度（滑道、料斗）

下面是根据使用条件的补正系数一览表

■橡胶厚度选择表

选择示例

用途：	滑道
处理物：	铁矿石
处理物尺寸：	－200 mm
粒度分布：	块状物多
处理量：	300 T/H
期望寿命：	2年内免维护
管理状态：	好
冲击角度：	55°
落差：	1.5m

此条件下的Ki值为

冲击角度	K1=5
比重	K2=5
形状	K3=2
粒度分布	K4=2
处理量	K5=2
寿命	K6=2
管理状态	K7=0
	K=Σ Ki=18

根据橡胶厚度选择表，所需橡胶厚度为
100mm。

■种类

■ML板和耐磨条的标准尺寸及组合（长度1,450mm 单位mm）

当下落物的滑降速度在10～15m/sec以上时，磨损会急剧增加。
此时，如果横向安装ML型皮带（衬于与块状物流动方向呈直角的方向），会使冲击角度变大，缓和滑降速度，从而减少磨损。
如使用在磨损特别严重的地方，可提升耐久性和经济性。
在同一橡胶垫规格下，有通过横向安装取代纵向安装，提高寿命至4倍的实例。

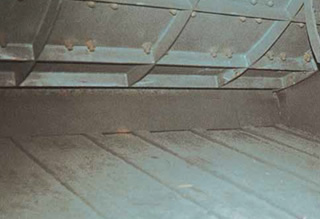

右图所示为ML型横向安装的情况。

■整体橡胶型

SB板标准尺寸

（单位mm）

此外还需要安装螺栓、螺母、平垫圈。
（注）虽然螺栓标准使用M16，但是冲击力较大时请使用M20。

使用示例

• 卸料机、料斗
• 倾卸小车
• 大块物输送机滑道
• 料斗

■IR型（带铁板烧型）

IR板标准尺寸

单位（mm）

使用示例

• 筛网滑道、料斗
• 输送机滑道、料斗
• 给料机

■选择SB型、IR型（块式橡胶垫）的厚度

选择示例

当20（cm）的碎石（比重2.5）从1.5m的高度落下，冲击角度为60°时，如下所示进行选择。

• ①石头的重量：
  20cm（长度）×20cm（宽度）×20cm（高度）×2.5g/cm2（比重）=20（kg）
• ②冲击能量：
  20kg（石头的重量）×1.5m（落差）=30（kg-m），在右图的纵轴找到此点划横线，横轴从冲击角度60°出发画竖线，其交点即为要选择的衬垫厚度即80mm。

• 冲击能量为处理物的最大重量（kg）×落差（m）。
• 冲击角度为右图所示的角度（α）。
• 右上的衬垫厚度选择图为处理物的比重在3以下的情况。
  3以上时及处理物非常多时，请选择厚一个等级的衬垫。
