製品情報噛み合い伝動ベルト(歯付ベルト・プーリ)

HP-HTSベルト(ハイトルクシンクロベルト®)

円弧歯形の歯付ベルト

eco moving

近年、産業機械の「省スペース化」の要求に伴い、長年蓄積してきました技術と経験を活かし、
「HP-STS/HP-HTS /高負荷タイプベルト」を開発しましたのでご紹介します。

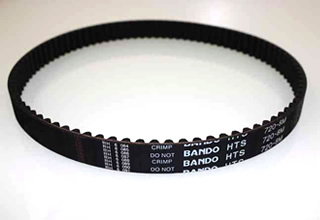

HP-HTSベルト(ハイトルクシンクロベルト®)

特長

円弧歯形とナイロン織布により、プーリへのかみ合いがスムーズ
歯元への応力集中を改善
耐久性、耐摩耗性に優れたクロロプレンゴム、強力なグラスファイバーコード(SZ撚り)を採用し、高トルク伝動が可能

構造

背ゴム:耐候性、耐摩性にすぐれたクロロプレンゴムで心線を保護し
ます。
心線:強力なグラスファイバーコードをらせん状にS撚り、Z撚りを交
互に巻いてあり、伸びが少なく、ベルト片寄り防止になっています。
歯ゴム:背ゴムと一体となったクロロプレンゴムで心線を保護し、屈
曲疲労に強く、耐熱性、耐油性、耐候性にすぐれています。
歯布:耐摩耗性にすぐれたナイロン織布で歯部を保護し、プーリとの
かみ合いをスムーズにします。

HTS構造
